Контроль качества монтажа навесных вентилируемых фасадов на строительных объектах

Надежность, эстетика и энергоэффективность современного здания напрямую зависят от того, насколько строго соблюдается регламент строительно-монтажных работ. Навесные вентилируемые фасады представляют собой сложную многокомпонентную инженерную систему, где малейшее отступление от проекта или пренебрежение строительными нормами приводит к фатальным последствиям: от локального промерзания ограждающих стен и коррозии каркаса до обрушения элементов внешней облицовки под ветровыми пульсациями. Инженерно-производственная компания «СОЮЗ», действующая как аккредитованный производитель вентилируемого фасада в Туле, обеспечивает комплексные поставки сертифицированных металлических подконструкций и организует экспертную поддержку строительных объектов любого масштаба.

Данная статья представляет собой практическое руководство для служб технического надзора, девелоперов, главных инженеров генподрядных организаций и проектировщиков. В материале детально разобран пошаговый алгоритм проведения входного, операционного и приемочного контроля при устройстве систем НВФ в строгом соответствии с актуальными государственными стандартами и сводами правил.

Нормативная база контроля качества монтажа НВФ

Контроль монтажных процессов и оценка надежности фасадных систем опираются на пакет регламентирующих документов федерального значения. При возведении объектов гражданского, коммерческого и промышленного назначения технический надзор руководствуется следующими стандартами:

• СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации» — основной свод правил, регламентирующий допуски, технологические этапы и требования к безопасной эксплуатации.
• ГОСТ Р 58154-2018 «Материалы подконструкций навесных вентилируемых фасадных систем. Общие технические требования» — стандарт, определяющий механические свойства, химический состав и антикоррозийную стойкость элементов каркаса.
• СП 20.13330.2016 «Нагрузки и воздействия» (с изменениями) — устанавливает расчетные ветровые нагрузки, аэродинамические коэффициенты пульсаций и пиковые ветровые давления в зависимости от высотности объекта и ветрового района (Тула и Тульская область относятся ко II ветровому району).
• СП 131.13330.2020 «Строительная климатология» — определяет температурно-влажностные параметры для расчета точки росы и температурных деформаций каркаса.
• СП 28.13330.2017 «Защита строительных конструкций от коррозии» — регламентирует требования к защитным металлическим и полимерным покрытиям подконструкции при контакте со слабо- и среднеагрессивными средами.
• СП 70.13330.2012 «Несущие и ограждающие конструкции» — определяет геометрические допуски на установку строительных конструкций.

Для предотвращения аварийных ситуаций качественная навесная фасадная система должна монтироваться строго по рабочей проектной документации (стадии КМД), разработанной на базе прочностных статических расчетов и натурных испытаний основания на вырыв анкерных элементов.

Этап 1. Входной контроль проектной документации и материалов на объекте

Входной контроль предотвращает попадание в монтажную зону контрафактных комплектующих и несоответствующих проектным решениям материалов. Инженер технадзора и производитель работ обязаны выполнить следующие мероприятия:

1. Аудит проектных решений (КМ и КМД)

Перед началом работ проверяется наличие штампа «В производство работ», согласование статических расчетов, спецификаций узлов примыканий (парапеты, цоколи, оконные проемы). Профессиональное проектирование вентилируемого фасада исключает коллизии между монолитными конструкциями, кладкой и плоскостью направляющих. Особое внимание уделяется протоколам натурных испытаний крепежных анкеров. По требованиям нормативной документации испытания несущей способности стенового материала на объекте в Туле проводятся с составлением официального акта: расчетное усилие на выдергивание дюбеля принимается с коэффициентом запаса надежности не менее 1,5–2,0 к нормативному значению.

2. Проверка металлоконструкций и крепежа

Вся партия металлопроката и крепежа должна сопровождаться паспортами качества, сертификатами соответствия и техническими свидетельствами Минстроя РФ. Поступающие на стройплощадку комплектующие фасадной системы выборочно проверяются поверенным измерительным инструментом:

• Толщина стали: штангенциркулем или микрометром контролируется толщина стенок кронштейнов и профилей (отклонение не должно превышать пределов по ГОСТ 19904-90).
• Антикоррозийный слой: толщина цинкового покрытия (не менее 18–25 мкм для базовой оцинковки I класса или толщина слоя полимерно-порошкового окрашивания от 45–60 мкм) проверяется магнитным толщиномером.
• Геометрия: проверяется отсутствие скручивания, винтообразности профилей, заусенцев на монтажных отверстиях кронштейнов.
• Утеплитель: контроль плотности плит минеральной ваты, целостности упаковок, коэффициента теплопроводности и гидрофобизации согласно ГОСТ 9573-2012.

Этап 2. Операционный контроль монтажных операций: пошаговый регламент

Операционный контроль выполняется непрерывно в процессе возведения подконструкции и монтажа теплоизоляционного контура. Нарушения, допущенные на этом этапе, скрываются последующими слоями, поэтому их своевременная фиксация критически важна.

1. Разметка фасада и монтаж несущих кронштейнов

Разметка осей выполняется с помощью электронных тахеометров, лазерных построителей плоскостей и отвесов. Основные контрольные параметры узла крепления:

• Использование термоизолирующих прокладок (паронитовых или полиамидных). Прямой контакт металлической пятки кронштейна с минеральным или бетонным основанием запрещен, так как образует мостик холода и ускоряет коррозию.
• Для восприятия высоких вертикальных и ветровых нагрузок проектные решения часто предусматривают усиленный кронштейн КР толщиной 2,0 мм, устанавливаемый в строго расчетное положение.
• Глубина бурения отверстия в основании должна превышать длину анкера минимум на 10 мм для предотвращения упора метиза в буровую крошку. Запрещается бурение пустотелого кирпича и поризованных керамических блоков в ударном режиме перфоратора.
• Момент затяжки анкерного болта контролируется динамометрическим ключом в соответствии с паспортом производителя крепежа.

2. Монтаж утеплителя и ветрозащитной мембраны

Теплоизоляционный слой обеспечивает расчетное сопротивление теплопередаче здания. Контролю подлежат следующие параметры:

• Плотность прилегания: плиты должны монтироваться вплотную друг к другу без зазоров. Щель более 2 мм бракуется и заполняется полосой минеральной ваты того же типа.
• Перевязка швов: при двухслойном утеплении перевязка стыков между плитами внутреннего и наружного слоев должна составлять не менее 100 мм.
• Крепление дюбелями: количество тарельчатых дюбелей со стальным распорным сердечником и термоголовкой должно соответствовать проекту (обычно не менее 5 штук на стандартную плиту при однослойной схеме и 7–8 штук на квадратный метр при повышенных ветровых зонах). Шляпка дюбеля должна быть утоплена в утеплитель заподлицо, не продавливая его структуру более чем на 3 мм.

3. Сборка металлического каркаса (направляющих профилей)

Монтаж вертикальных профилей определяет точность лицевой плоскости фасада. Качественный Т-образный профиль ПВТ выставляется по лазерному нивелиру. Ключевые технологические правила:

• Компенсационный температурный зазор: длина хлыста направляющего профиля не должна превышать высоту одного этажа (или максимум 3,0–3,3 м). Между торцами смежных профилей по вертикали обязательно устраивается температурный деформационный зазор 8–12 мм. Жесткое болтовое или клепочное соединение профилей встык категорически не допускается.
• Свобода температурного расширения: соединение направляющего профиля с кронштейнами организуется по схеме «одна фиксированная (неподвижная) точка, остальные — скользящие» с использованием овальных пазов кронштейнов. Это исключает волнообразное короблении каркаса при температурных перепадах от -35 °C до +40 °C.
• Величина вентилируемого зазора: воздушный зазор между наружной гранью теплоизоляционного слоя (или ветрозащитной мембраны) и тыльной плоскостью облицовки должен строго отвечать проектным значениям (как правило, от 40 до 100 мм по СП 522.1325800.2023). Минимально допустимый зазор с учетом геометрических отклонений — не менее 30 мм.

4. Установка облицовочных панелей

В зависимости от выбранного материала облицовки меняются регламенты контроля крепежных узлов:

• Керамогранитные плиты: когда монтируется вентилируемый фасад из керамогранита, критичен зазор между плитками для компенсации теплового расширения. Крепление элементов выполняется на сертифицированный кляммер рядовой из нержавеющей стали с использованием дистанционных резиновых прокладок (EPDM), исключающих дребезжание и точечные механические сколы.
• Металлические и композитные кассеты: монтируя вентилируемый фасад из металлокассет либо навешивая алюминиевые композитные панели, контролируют соосность рустов, перпендикулярность углов, шаг заклепок или салазок, а также отсутствие поверхностного натяжения («линзования») листового металла.
• Тяжелая облицовка: при монтаже панелей высокой массы, когда реализуется вентилируемый фасад из натурального камня, дополнительно освидетельствуется надежность скрытых анкеров типа «кляймер» или пропилов, а также несущая способность усиленных консолей.
• Фиброцементные плиты: собирая фиброцементные панели, инженеры технадзора контролируют предварительное засверливание отверстий под заклепки (диаметр отверстия в панели должен быть на 2 мм больше диаметра тела заклепки для подвижки) и использование фиксирующих втулок.

Этап 3. Геометрические допуски и освидетельствование скрытых работ

После завершения монтажа каждого конструктивного слоя составляется Акт освидетельствования скрытых работ (АОСР) в соответствии с требованиями РД-11-02-2006. Без подписания актов на предыдущий этап монтаж последующих элементов запрещен.

К актам обязательно прилагаются исполнительные геодезические схемы с фактическими привязками кронштейнов и профилей. Предельно допустимые отклонения контролируются двухметровой рейкой, поверенными уровнями и лазерными тахеометрами.

Контролируемый геометрический параметр	Нормативное предельное отклонение	Нормативный документ / метод контроля
Смещение несущих кронштейнов от проектных осей по горизонтали и вертикали	Не более ±5,0 мм	СП 522.1325800.2023, геодезическая съемка
Отклонение направляющего профиля от вертикали на один этаж (до 4 м)	Не более ±2,0 мм	СП 70.13330.2012, отвес, лазерный нивелир
Отклонение направляющего профиля от вертикали на всю высоту здания	Не более ±10,0–15,0 мм	СП 70.13330.2012, тахеометрическая съемка
Отклонение плоскости каркаса от проектной (неровность под двухметровой рейкой)	Не более ±2,0 мм	СП 522.1325800.2023, 2-метровая контрольная рейка
Ширина вертикальных и горизонтальных швов между облицовочными плитами	±1,0 мм от проектного размера	Штангенциркуль, шаблонные калибры
Величина воздушного зазора между утеплителем и облицовкой	Не менее 30 мм (отклонение от проекта не более -10 мм)	Металлическая линейка, щуп

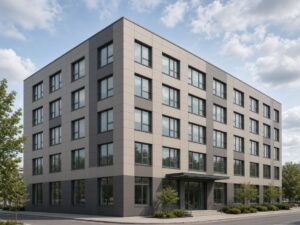

При комплексном инжиниринге и контроле специфики локального строительства рекомендуем также изучить наш специализированный обзор: подбор фасадных конструкций в Туле с учетом местных условий эксплуатации.

Типичные ошибки монтажа и строительные риски

Систематический анализ дефектов на объектах показывает, что аварийные деформации и тепловые потери чаще всего вызваны грубым нарушением регламентов:

1. Отсутствие деформационных разрывов в профилях. Сращивание вертикальных направляющих жесткими соединителями без зазора 10 мм приводит летом к температурному расширению металла. Профиль выгибается дугой, выдавливая облицовку наружу, срезая заклепки и деформируя фасадные кассеты.
2. Жесткая фиксация направляющей во всех кронштейнах. Если монтажники затягивают саморезы или заклепки в овальных отверстиях без обеспечения скольжения, подконструкция теряет подвижность, что вызывает циклическую усталость металла при сезонных колебаниях температур.
3. Использование несоответствующего крепежа и гальванические пары. Соединение оцинкованной подконструкции алюминиевыми заклепками без изоляции вызывает контактную электрохимическую коррозию в присутствии конденсата. Для систем из оцинкованной стали применяют только коррозионностойкие заклепки из нержавеющей стали аустенитного класса (А2, А4).
4. Пережатие минераловатных плит. Установка плит с деформацией толщины на 20–30% приводит к разрушению структуры базальтового волокна, потере расчетного термосопротивления и возникновению локальных зон конденсации влаги.
5. Заужение воздушного вентилируемого зазора. Если зазор составляет менее 30 мм, тяга воздуха падает, водяные пары из толщи несущей стены не удаляются наружу, утеплитель отсыревает, а зимой замерзающая влага полностью разрушает теплозащитный контур здания.

Часто задаваемые вопросы (FAQ)

1. Какое количество анкеров на вырыв необходимо испытывать перед началом монтажа?

В соответствии с положениями СП 522.1325800.2023 и методиками ЦНИИСК им. В.А. Кучеренко, число контрольных точек испытаний зависит от однородности основания и общей площади фасада. Как правило, выполняется не менее 5–15 натурных испытаний на каждый тип стенового материала (монолитный железобетон, силикатный кирпич, пенобетон) на объекте. Для многосекционных жилых комплексов испытания проводятся на разных высотных отметках с оформлением официального протокола и перерасчетом несущей способности в КМД.

2. Допускается ли выполнять монтаж вентилируемых фасадов в зимний период при отрицательных температурах?

НВФ относятся к полностью «сухим» типам отделочных работ, поэтому монтаж несущих металлоконструкций и облицовки можно производить круглогодично при температуре до -20 °C и ниже. Единственными ограничениями являются запрет на проведение работ при обледенении фасада, монтаж плит мокрого или заснеженного утеплителя, а также штормовой ветер, скорость которого превышает допустимые нормы охраны труда для работы на строительных лесах или люльках.

3. Чем опасна замена проектных стальных кронштейнов на аналоги меньшей толщины?

Снижение толщины кронштейна (например, использование стали 1,2 мм вместо проектных 2,0 мм) критически снижает его несущую способность на срез и изгиб от собственного веса облицовки и ветрового отсоса. При пиковых ветровых нагрузках кронштейны теряют устойчивость, происходит провисание направляющих и разрушение фасадных замков. Любые замены материалов согласовываются исключительно автором проекта после выполнения проверочного статического расчета.

Заключение и рекомендации застройщикам

Грамотный многоступенчатый контроль качества монтажа навесного фасада — залог безаварийной эксплуатации здания на протяжении более чем 50 лет. Исключить технологические ошибки помогают сертифицированные инженерные решения заводской готовности, применение надежных метизов и строгое соблюдение проектных карт операционного контроля.
